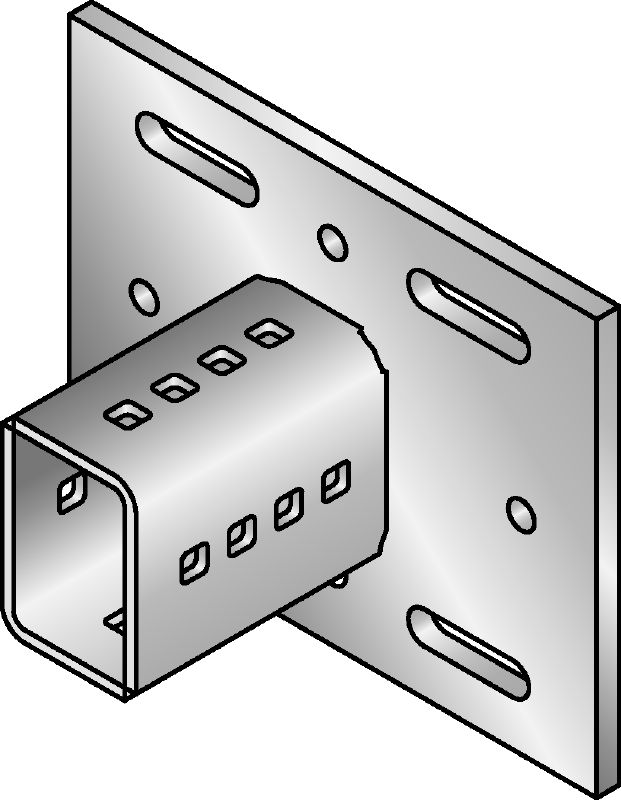

MIC-SH 베이스 플레이트(MI-120용)
콘넥터 MIC-S120-AH Stahl #2174668
중공정 시공을 위해 MI-120 거더를 강철에 고정하기 위한 HDG(용융 아연도금) 베이스 플레이트
- 무게: 7.91 kg
- 재료 구성: 커넥터: DD11 MOD - HN 547, S235JR - DIN EN 10025, 볼트: 강철 등급 8.8, 너트: 강철 등급 8
- 표면 마감: HDG: 커넥터 최소 55µm - DIN EN ISO 1461, 볼트, 너트 45µm - DIN EN ISO 1461
옵션 선택
철재빔 폭
- 75 - 165 mm
모듈형 거더 타입
- 120
포장 단위
- 2 pc
수량
개 포장
합계 Piece
2
가격 (부가세 미포함)
KRW 446,000
KRW 223,000 / 1 Piece
기술 정보
무게
7.91 kg
재료 구성
커넥터: DD11 MOD - HN 547, S235JR - DIN EN 10025, 볼트: 강철 등급 8.8, 너트: 강철 등급 8
표면 마감
HDG: 커넥터 최소 55µm - DIN EN ISO 1461, 볼트, 너트 45µm - DIN EN ISO 1461
환경 조건
실외, 낮음에서 중간 수준의 오염(C3 / C4 - 낮음)
조임 토크
84 Nm

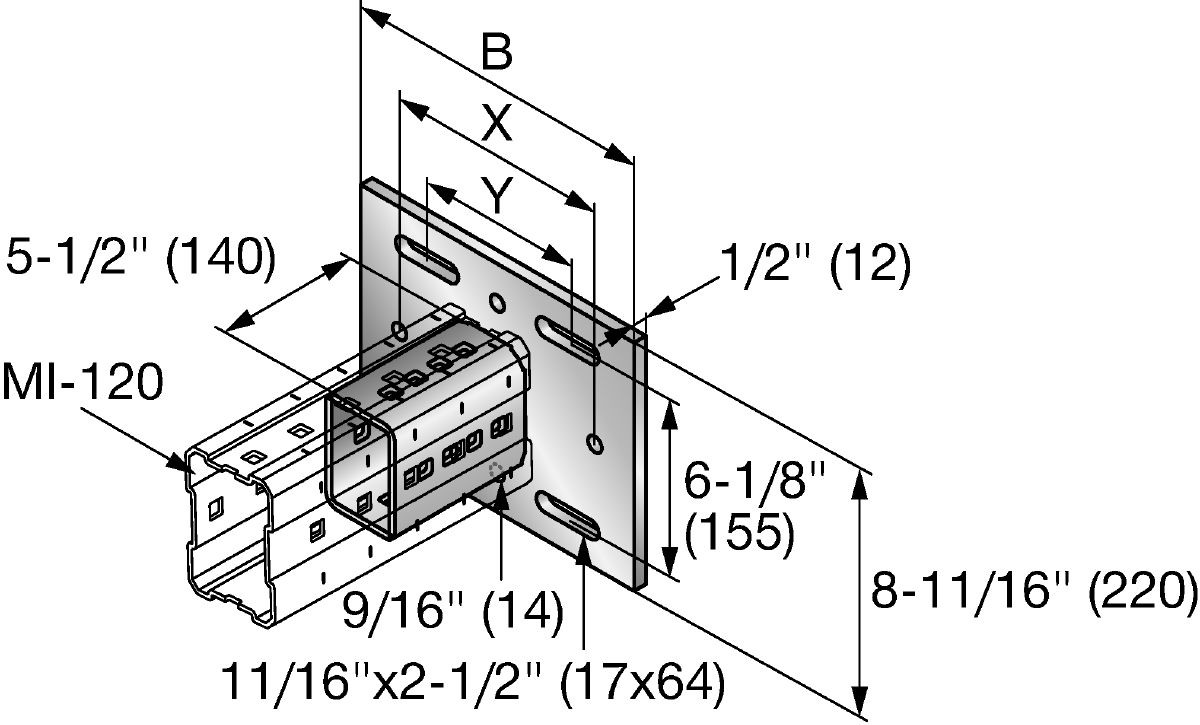

폭 - B
280 mm
X
200 mm
Y
144 mm
문서 다운로드
특징 및 용도
특징
- 강력하고 튼튼한 연결 제공
- 넓은 범위의 표준 플랜지 폭을 커버하도록 설계
- 조절식 & 유연성 – 더 쉽고 효율적인 거더 설치
- 빔 클램프(포함되지 않음)를 사용하여 쉽게 강철에 연결 가능
- 매우 높은 시공 하중에 적합하도록 설계된 고강도 부품
용도
- 케이블 트레이, 파이프, 기타 2차 강철의 지지를 위한 모듈식 부분 시스템
- 드릴링 또는 용접 없이 표준 강철 빔에 고정
- MI-SGC M16 빔 클램프와 함께 사용하는 데 적합
- 중공정 MEP 써포트 구조물
- 중간 정도의 부식성 실외 및 실내 환경에서 사용에 권장
