콘크리트못 선별을 위한 빠른 안내

콘크리트에 직접 고정

모든 못이 똑같이 제작되지는 않습니다

직접 고정 적용 분야에서 선택할 수 있는 다양한 못이 있습니다. 다양한 못의 차이점을 이해하고 필요에 따라 적절한 못을 선택하는 것이 항상 쉬운 것은 아닙니다. 당사의 고정 시스템은 광범위한 적용 분야에서 최고의 성능을 발휘하도록 설계되었습니다.

못의 성능을 결정 짓는 요인

콘크리트의 특성, 못의 디자인 및 사용된 고정 시스템과 같은 복합적인 요소가 작업 현장에서 못의 성능에 영향을 줄 수 있습니다.

콘크리트에 사용하기 위한 못의 적합성을 정의하는 세 가지 주요 인자는 고착률(안정적으로 유지된 못의 비율)과 고정값, 못의 비용입니다.

콘크리트용으로 알맞은 못을 어떻게 선택해야 합니까?

영향을 미치는 요소에 대해 자세히 읽고 알아보십시오.

1. 콘크리트 기초

Nail in concrete

콘크리트를 관통하는 못은 콘크리트를 부수고 압축하여 못이 들어갈 구멍을 만들어야 합니다. 또한 콘크리트 기반석을 뚫고 들어가 길을 찾아야 하므로 단단한 골재를 견딜 수 있어야 합니다. 못에 의한 고정 값은 못이 꽂힌 깊이와 직접 연결됩니다.

Concrete type chart

힐티에서 구분하는 세 가지 유형의 콘트리트:

Soft (S)

  • 저 압축 강도 (예: 20-45 MPa) 중소 규모의 골재
  • 예: 연질 석회암
  • 예: 경량 콘크리트

Tough (T)

  • 중~고 압축 강도 (예: 45-65 MPa) 중형 골재
  • 예: 석회암, 자갈 채취장
  • 예: 보통 무게의 콘크리트

Very tough (V)

  • 높은 압축 강도(예: 65 Mpa이상) 큰 골재의 비율이 높고 주로 경화되어 있음
  • 예: 석영, 화강암
  • 예: 고성능 콘크리트, 아주 오래된 콘크리트

2. 못의 특징

침투성 및 압축성, 즉 콘크리트를 관통하고 압축하는 못의 성능은 세 가지 못의 디자인 특징에 의해 크게 영향을 받습니다.

못 끝부분의 형태
1 / 3
끝부분의 형태

끝부분의 형태는 못이 콘크리트를 얼마나 잘 관통하는가에 영향을 미칩니다. 네 가지 형태가 사용되고 있습니다. 깎인 끝, 탄도형 끝, 단계별 매립형 끝 및 긴 원뿔형 끝.

못의 기하학적 구조
2 / 3
못의 기하학적 구조

길이와 지름은 못이 콘크리트에 얼마나 쉽게 침투하는지에 영향을 미칩니다.

못의 경도
3 / 3
못의 경도

못의 경도는 성공적으로 구동될 가능성에 영향을 미칩니다. 더 단단한 못은 단단한 자재를 쉽게 뚫을 수 있습니다. 그러나, 못이 너무 단단할 경우 콘크리트 속의 단단한 골재에 부딪힐 때 휘지 않고 부러질 것입니다. 따라서, 좋은 못은 단단하면서도 휘어질 수 있을 만큼의 연성을 지녀 골재와 부딪혀도 부러지지 않습니다.

3. 못 선별 시 영향을 미치는 요소

직접 고정 적용상황에 가장 크게 영향을 미치는 세 가지 요소는 다음과 같습니다.

고착률
1 / 3
고착률

고착률은 콘크리트의 깊이, 즉 허용되는 교착상태에 적절하게 구동되는 못의 비율을 가리킵니다.

고정값
2 / 3
고정값

고정값은 못의 하중 지탱능력의 측도를 제공합니다. 하중은 절단력과 장력의 두 가지 유형으로 나눌 수 있습니다. 절단 하중은 못의 매립상태에 직각으로 작용하며 인장 하중은 동심원입니다.

못의 비용
3 / 3
못의 비용

선택의 폭이 넓은 힐티 못은 고객의 요구에 꼭 맞는 적절한 못을 선택할 수 있어 다양한 적용상황에서 가장 경제적인 솔루션을 제공합니다.

4. 못의 등급

다양한 못이 다양한 용도로 개발되어 있습니다. 아래 표에 나와있는 다섯 가지 등급으로 그룹화 할 수 있습니다. 일반적으로 못이 귀하의 적용상황에 적합하다고 가정할 때, 경량 등급V의 못이 가장 적은 비용이 들기 때문에 가장 경제적인 솔루션을 제시합니다. 비용은 못이 만들어지는 재료 뿐만 아니라 관련된 제조 기술과 직접 관련이 있습니다. 각각의 상위 못 등급은 아래 등급의 못보다 억센 조건에서 뛰어난 성능을 발휘하지만 제조 비용 및 못의 가격은 각 못의 등급에 따라 증가합니다.

Please enter alternative text here (optional)

5. 매립

Nail embedment table

못의 성능에 영향을 미치는 추가 요인은 매립 깊이입니다. 더 깊숙이 들어갈 수 있는 못은 일반적으로 더 높은 하중 지탱능력이 있습니다. 그러나 못을 더 깊게 넣어야 하는 경우 두 가지 불편사항이 있습니다. 못이 콘크리트 안으로 더 들어가야 하기 때문에 고착률이 감소하고 높은 구동 에너지가 필요합니다.

6. 못과 콘크리트

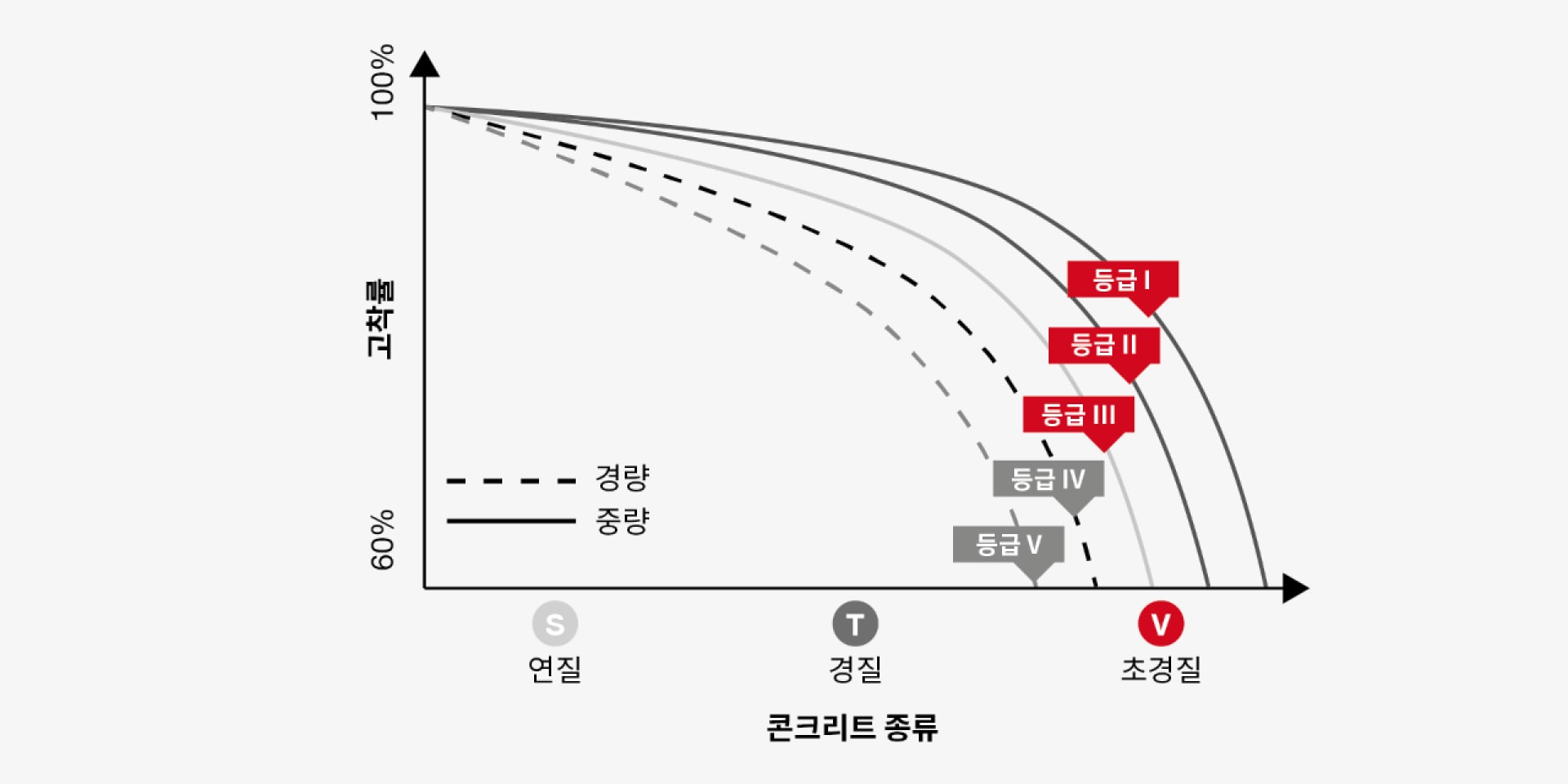

다양한 콘크리트 유형에서 못의 등급별 고착률
1 / 2
다양한 콘크리트 유형에서 못의 등급별 고착률

못의 성능은 콘크리트의 종류와 골재의 분포상태에 따라 달라집니다. 모든 등급의 못이 연성 콘크리트에서 비슷한 성능을 갖지만 콘크리트가 강해지면 고착률이 달라집니다.

못의 등급별 고정율 대 고착률
2 / 2
못의 등급별 고정율 대 고착률

단단한 콘크리트에서는 못의 차이가 분명해집니다. 고급 못은 저렴한 경쟁제품보다 성능이 뛰어납니다. 못의 종류, 못의 형태, 경도 및 끝부분의 형태가 못의 종류에 따라 얼마나 다양한지 확인하십시오.

7.힐티 시스템

힐티 고정 시스템은 못을 최대한 직각에 가깝게 박히게 하고, 좋은 못 길잡이 및 적절한 구동 에너지의 철저한 사용을 통해 못이 올바르게 구동되도록 합니다.

못의 직각도
1 / 3
직각도

저희의 고정 도구는 못이 작업표면에 수직인 상태를 유지하여 못을 비스듬히 박는 실수를 줄이는데 도움이 됩니다.

못 길잡이
2 / 3
못의 길잡이

공구의 우수한 못 길잡이와와 견고한 와셔 사용으로 못은 공구를 원하는 각도로 유지되게 합니다.

못 고정력
3 / 3
고정력

힐티 공구 이용 시 방출되는 못 구동 에너지는 원하는 매립 깊이를 확실하게 확보하도록 정밀하게 제어됩니다.

8. 요구 사항에 맞는 올바른 못 선택

다음은 알맞은 못을 찾는 데 도움이 되는 간단한 네 단계입니다.

1. 적용상황을 이해하세요.

2. 중요한 요구 사항에 대해 구체적으로 설명하세요.

3. 힐티 못의 종류를 알아보세요.

4. 자신의 요구 사항에 따라 알맞은 못을 선택하세요.

다음 네 단계를 따르는 것이 좋습니다.

· 고착률 극대화

· 필요한 고정값 확보

· 가장 경제적인 못 선택

· 적절한 카트리지를 선택하고 전원 설정을 조정하여 최적의 매립 깊이를 달성합니다.



9. 더 자세한 내용을 알고 싶으세요?

힐티 못과 그 사양에 대한 자세한 내용은 직접 고정 기술 매뉴얼을 참조하십시오.
